خط إنتاج هيكل تركيب الطاقة الشمسية
ينتج خط هيكل تركيب الطاقة الشمسية من Winture مجموعة كاملة من التشكيلات المطلوبة لمشاريع الطاقة الشمسية على نطاق المرافق والموزعة: قناة C، وقناة U، وقناة Ω، وZ-purlin، وأقواس فولاذية زاوية، وألواح أساسية، وأساسات الأكوام.

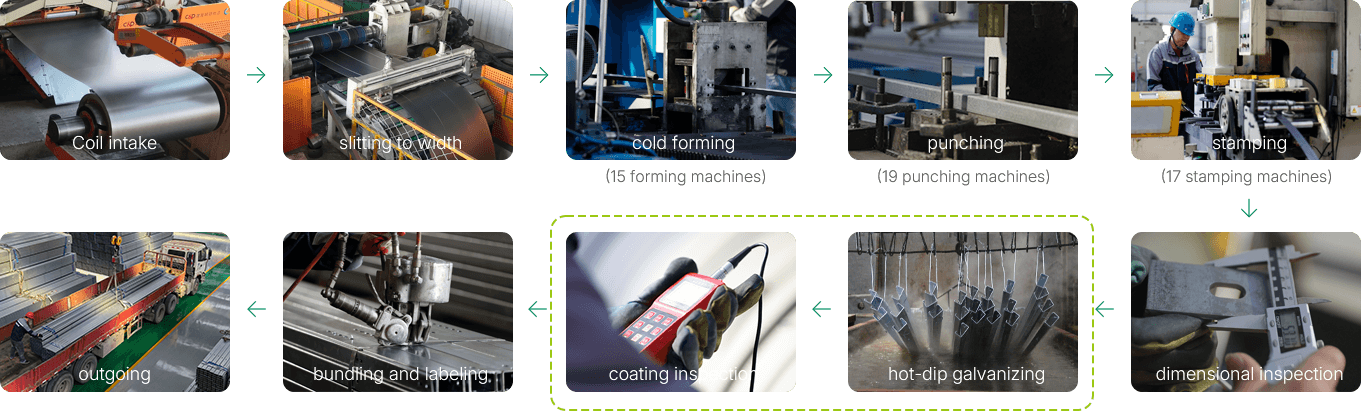

عملية الإنتاج:

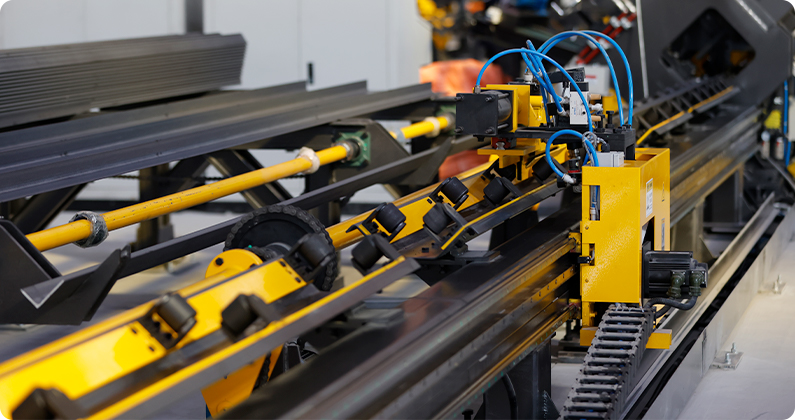

التشغيل الآلي باستخدام الحاسب الآلي:
يتم التحكم بشكل كامل في عملية التشكيل والتثقيب والختم بواسطة CNC، مع مسارات أدوات مبرمجة رقميًا تضمن تفاوت الأبعاد بمقدار ± 0.5 مم في موضع الثقب وهندسة القسم عبر كل دفعة إنتاج. ويعني هذا الاتساق أن أنماط المسامير الموجودة على المدادات، والعوارض الخشبية، والدعامات تتطابق مع ملايين المكونات في طلبات نطاق المرافق الكبيرة - ولا يلزم إجراء أي تعديل ميداني في الموقع.

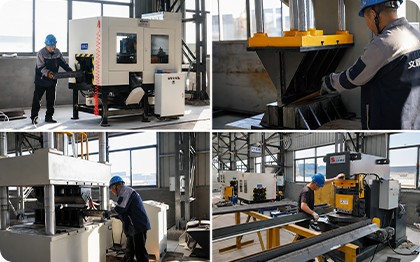

معدات:
ماكينات التقطيع

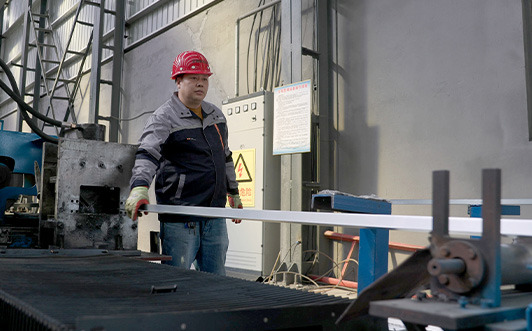

آلات التشكيل

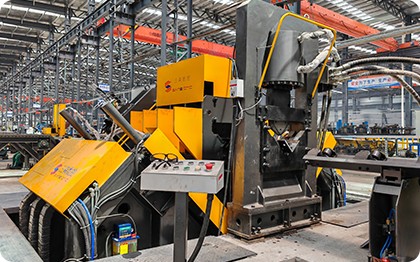

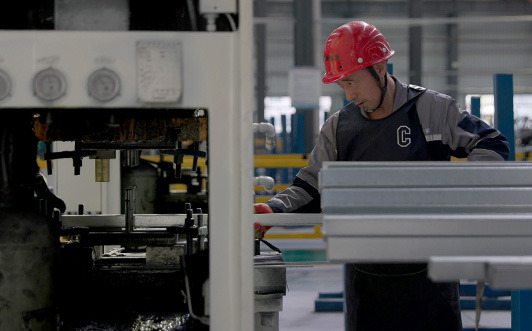

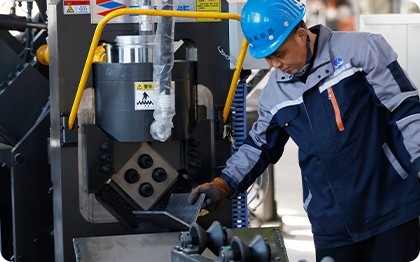

آلات اللكم

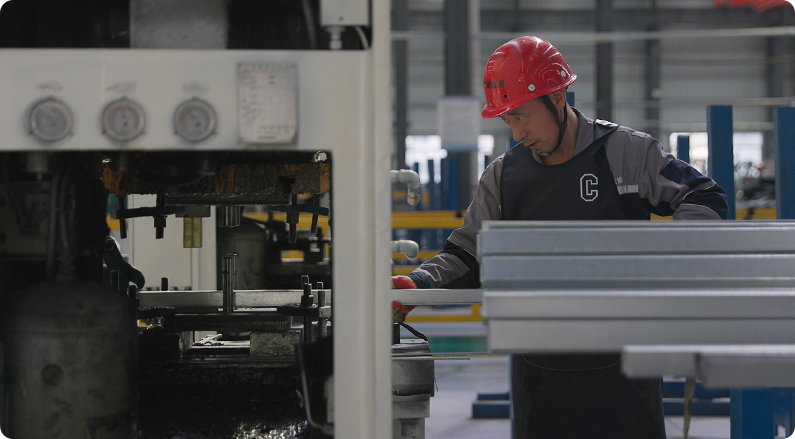

آلات الختم
خطوط الجلفنة بالغمس الساخن
|
معدات
|
كمية
|
وظيفة
|
إجراءات التشغيل القياسية |
|

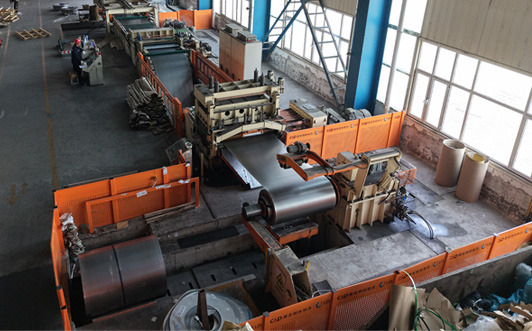

ماكينات التقطيع
|
2 مجموعات
|
لفائف الحز لعرض الإنتاج
|
 |
|
آلات التشكيل
|
15 مجموعة
|
التشكيل بالدرفلة الباردة لمقاطع C/U/Ω
|
|

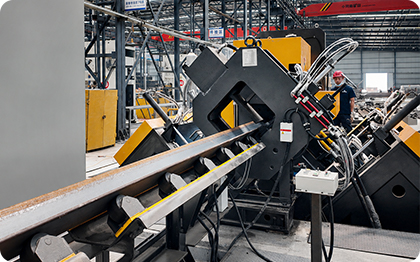

| آلات اللكم |
19 مجموعة
|

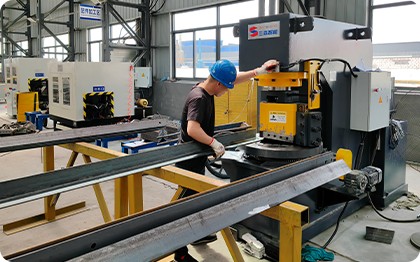

ثقب الترباس باستخدام الحاسب الآلي
|
|
|

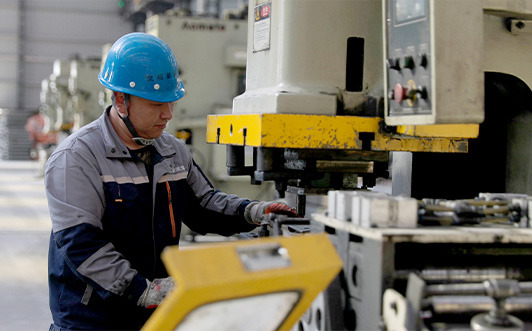

آلات الختم
|
17 مجموعة
|
ختم النهاية، تشكيل قوس
|
|
|
خطوط الجلفنة بالغمس الساخن
|
2 مجموعات
|
مشترك مع خط البرج
|
|

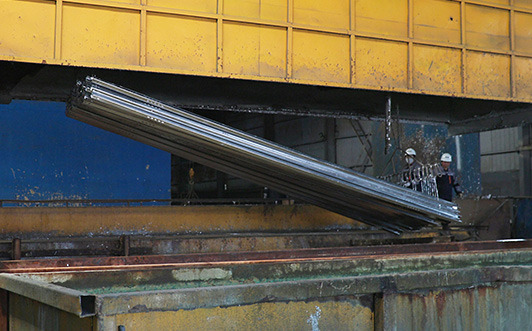

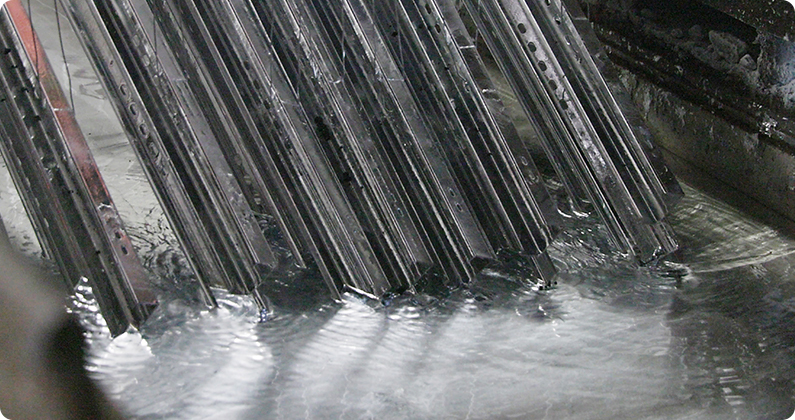

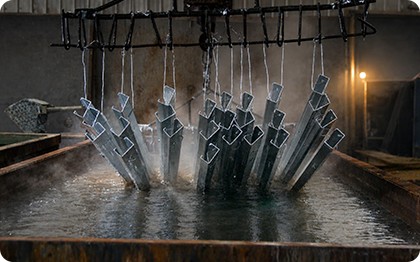

الجلفنة بالغمس الساخن داخل الشركة — خطين مخصصين
عندما يتم التعاقد من الباطن على الجلفنة، يفقد المصنع السيطرة على كيمياء الحمام، وعملية التمويه، ونقاء الزنك، وسرعة السحب، والتبريد - وهي المتغيرات الخمسة التي تحدد تجانس الطلاء والتصاقه. تقوم شركة Winture بالجلفنة داخل الشركة نظرًا لأن جودة الطلاء تعد التزامًا بالضمان، وليست مسؤولية المقاول من الباطن.
مواصفات الجلفنة:

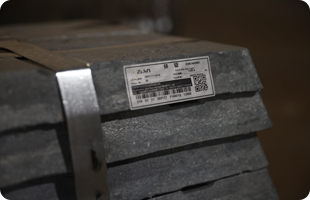

نقاء الزنك:
سبائك الزنك النقي بنسبة 99.999%
- أعلى درجة تجارية متاحة، مما يقلل من تكوين المخلفات
وتعظيم التصاق الطلاء

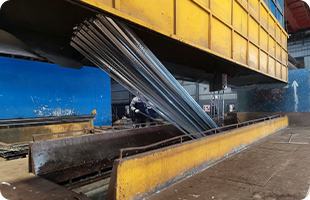

أبعاد الحمام:
حوضا سباحة HDG قادران على معالجة عناصر فولاذية ذات زاوية يصل طولها إلى 9 أمتار في غمس واحد - بدون غمس جزئي أو طبقات متداخلة

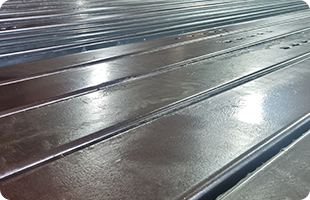

تم تحقيق سمك الطلاء:
85 ميكرومتر - 120 ميكرومتر لكل
ISO 1461 / ASTM A123 / ASTM A153
الامتثال للمعايير:
ISO 1461، EN ISO 1461، ASTM A123، ASTM A153، ASTM F2329، ISO 14713

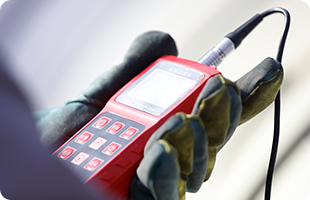

التفتيش بعد الجلفنة:
يتم قياس سمك الطلاء بواسطة مقياس كهرومغناطيسي على جميع الأسطح؛ يتم التحقق من الالتصاق عن طريق اختبار الانحناء؛ الفحص البصري للبقع العارية، وشوائب التدفق، والتقطير

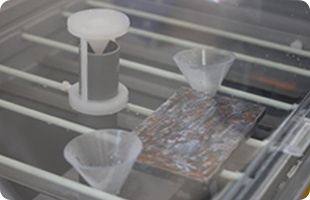

التحقق من صحة رش الملح:
يتم اختبار عينات تمثيلية من كل دفعة إنتاج في غرفة رش الملح الداخلية لدينا (بروتوكولات 1000 ساعة أو 10000 ساعة لكل مواصفات المشروع)
تم تحقيق سمك الطلاء:
ضمان مضاد للتآكل لمدة 30 عامًا على طلاء HDG لأبراج النقل والمنتجات الهيكلية. مكونات تركيب الطاقة الشمسية المطلية بـ ZAM: ضمان عدم الصدأ لمدة 25-30 عامًا (يعتمد على فئة التآكل).
توريد المواد الخام - مطاحن المستوى الأول، المعالجة الداخلية

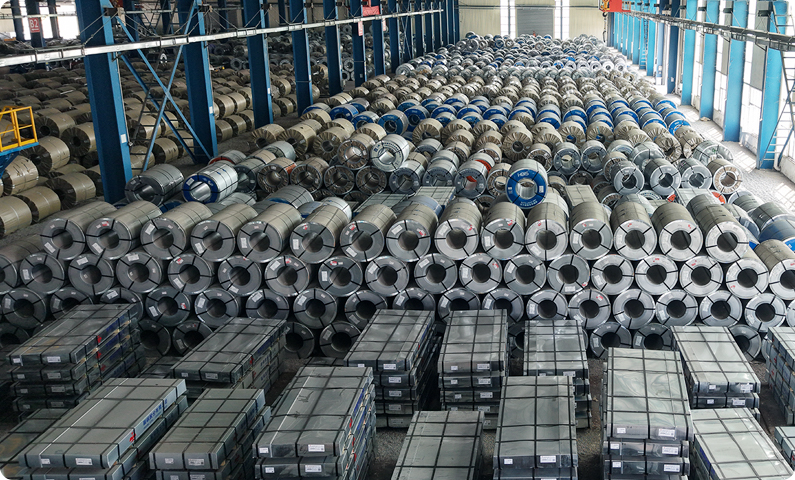

مصادر لفائف لهياكل تركيب الطاقة الشمسية:
يتم الحصول على جميع ملفات ZAM وHDG من مصانع الصلب المعتمدة من المستوى 1. يتضمن مؤهل المصنع التحقق من ترخيص الإنتاج، ومراجعة شهادة ISO، ومراجعة الجودة السنوية. يتم تحديد مواصفات الملف - درجة السبائك، ووزن الطلاء، ومعالجة السطح، وتفاوت الأبعاد - في مواصفات مشتريات Winture ويتم التحقق منها وفقًا لشهادات اختبار Mill قبل دخول الملف إلى منشأتنا. تعمل شراكات المستوى الأول على تمكين تسليم الملف إلى أرضية الإنتاج لدينا في غضون 72 ساعة، مما يدعم جدولة الطلبات سريعة الاستجابة والقضاء على المهلة الزمنية الممتدة الناجمة عن مصادر السوق الفورية.
مصادر الصلب الزاوية لمنتجات البرج:

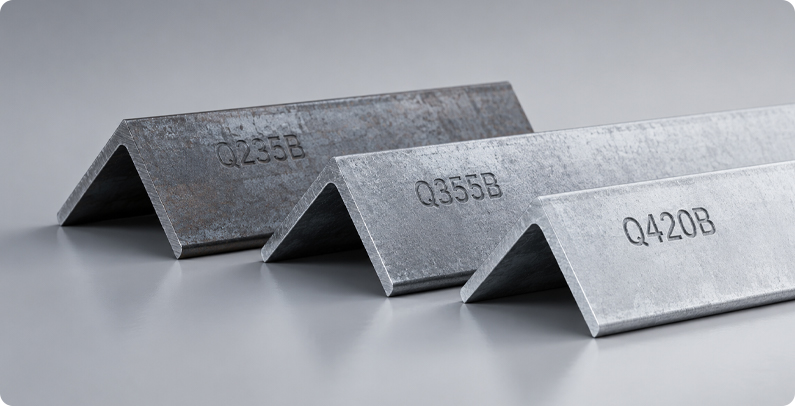

يتم الحصول على جميع زوايا الفولاذ من الفولاذ الهيكلي المعتمد من المستوى 1
المطاحن إلى Q235B، Q355B، Q420B (GB / T 706)، ASTM A36، A572
درجات Gr.50/Gr.65 وEN 10025 S355JR. كيميائي

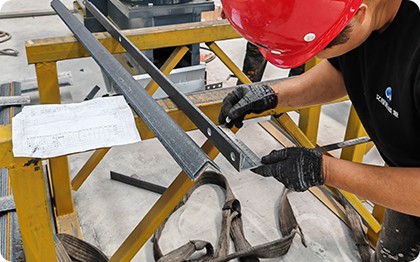

يتم التحقق من التركيب والخصائص الميكانيكية في Winture's
مختبر معتمد من ISO على كل دفعة واردة من قبل
دخول الإنتاج — مستقل عن شركة MTC الخاصة بالمصنع.

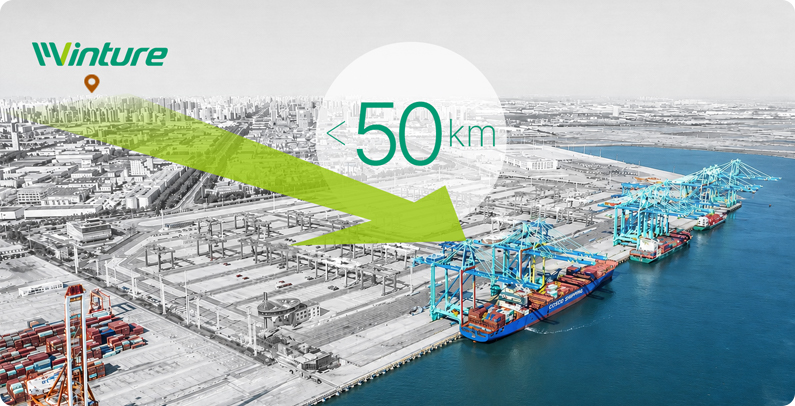

القرب من ميناء تيانجين:
تقع منشأة التصنيع لدينا على بعد 50 كم من ميناء Tianjin
— إحدى محطات الحاويات الأكبر حجمًا في الصين
تصدير الصلب الهيكلي. يتيح هذا القرب حاوية سريعة
التحول، ويقلل من تكلفة الخدمات اللوجستية الداخلية، والدعم
جداول تسليم متسقة إلى الموانئ في جميع أنحاء آسيا وأفريقيا،
أوروبا وأمريكا الجنوبية وأوقيانوسيا.
التعبئة والتغليف والتصدير
هياكل تركيب الطاقة الشمسية:

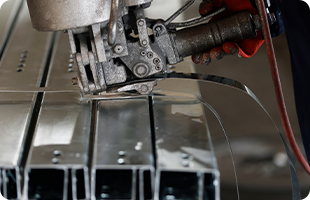

يتم تجميع المقاطع حسب نوع الملف الشخصي والطول باستخدام أشرطة من الصلب المجلفن

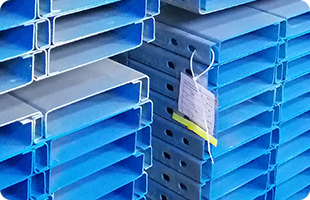

ملصقات المنطقة المرمزة بالألوان أو المنقوشة: نوع الملف الشخصي، حجم القسم، منطقة التثبيت، علامة القطعة

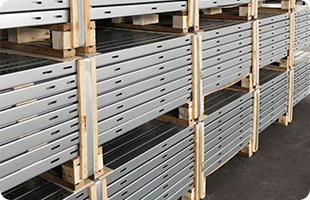

قاعدة لوحية خشبية مع غلاف مطاطي لتحقيق ثبات تحميل الحاويات

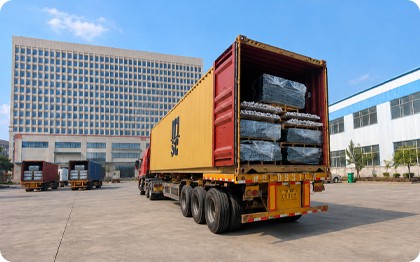

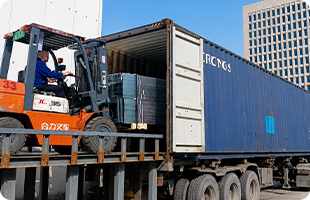

خطة تحميل الحاويات المقدمة لكل شحنة (حاويات جافة قياسية 20 قدم / 40 قدم)

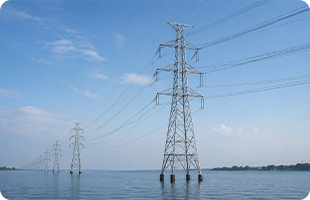

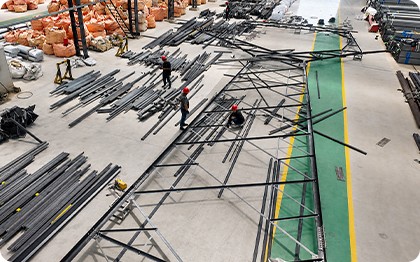

أعضاء برج النقل:

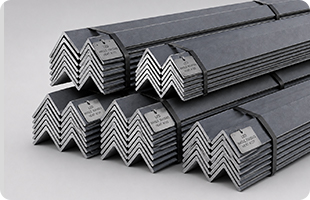

تم فرز الأعضاء وتجميعها حسب علامة القطعة (الساق/القطري/الأفقي/الثانوي)

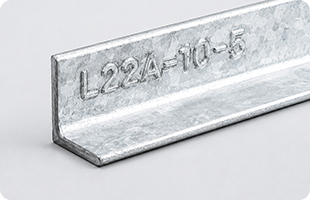

تم تطبيق طوابع علامات التجميع المسبق قبل الجلفنة - علامات التجميع المطابقة المحفوظة من خلال عملية HDG

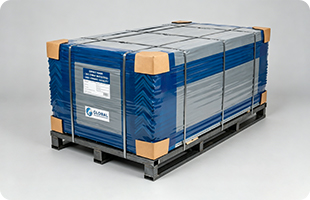

تعبئة البليت صالحة للإبحار مع غلاف مقاوم للرطوبة

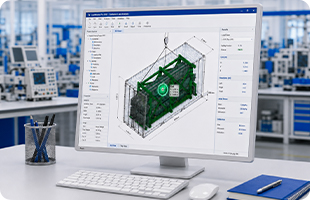

خطة تحميل الحاويات مع بيانات مركز الثقل لتخطيط رافعة الموقع
الوثائق مع كل شحنة:
قائمة التعبئة · بوليصة الشحن · الفاتورة التجارية
· شهادة المنشأ · MTC
· تقرير فحص الأبعاد. · تقرير اختبار الطلاء
· سجلات تسجيل الخروج IQC / FQC / OQC
