ما هي مؤسسة الأرض الشمسية؟

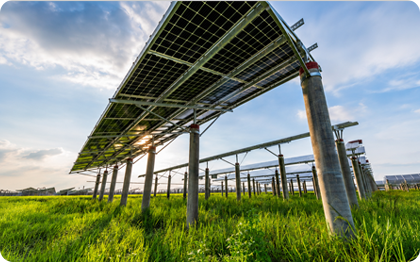

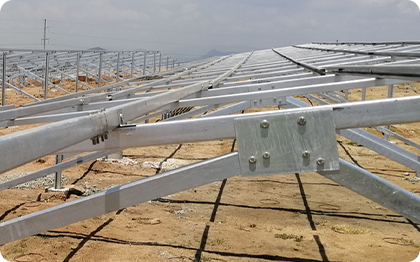

الأساسات الأرضية - والتي تسمى أيضًا الأكوام الأرضية أو أعمدة الأعمدة - هي عناصر فولاذية مدفوعة أو مدمجة في التربة لتثبيت هيكل تركيب الطاقة الشمسية بالكامل. يقومون بنقل جميع الأحمال الرأسية الميتة (اللوحة + وزن الأرفف) والأحمال الديناميكية الجانبية (الرياح والزلازل) من الهيكل إلى الأرض المستقرة.
يؤدي الخطأ في نوع الركيزة في هذه المرحلة إلى خلق مخاطر هيكلية وتأخير. يقوم فريق Winture الهندسي بمراجعة البيانات الجيوتقنية جنبًا إلى جنب مع مواصفات المشروع للتوصية بنوع الوبر الصحيح وعمق التضمين ودرجة الجلفنة قبل بدء التصنيع - دون أي رسوم إضافية.
مختبر حاصل على شهادة الأيزو

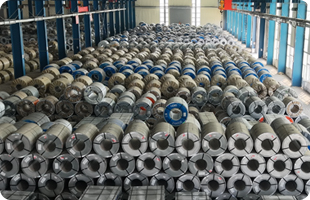

تخضع جميع منتجات الأساسات الأرضية من Winture لاختبارات معملية منهجية - بدءًا من ملفات المواد الخام الواردة وحتى المقاطع المجلفنة النهائية.

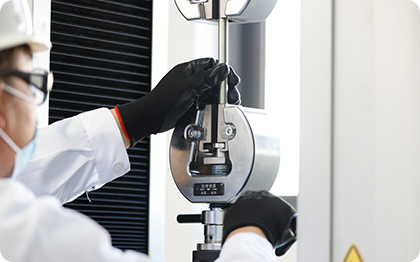

تشمل الاختبارات الرئيسية: التركيب الكيميائي (مطياف OES)، والخواص الميكانيكية (قوة الخضوع، وقوة الشد، والاستطالة)، وقياس سمك الطلاء، والتحقق من الالتصاق، ومقاومة رذاذ الملح.
اكتشف مختبرنا المعتمد من ISO

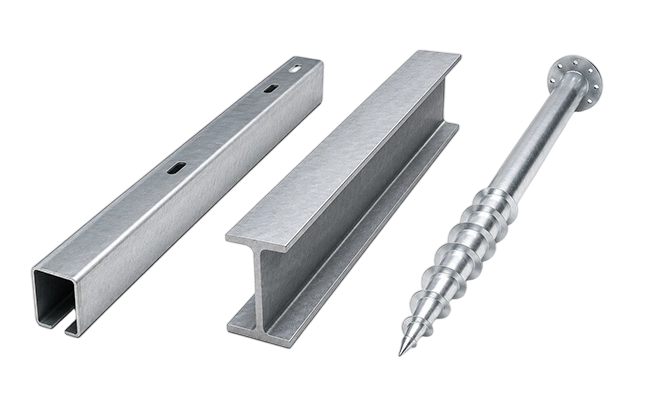

كيفية اختيار نوع الوبر المناسب
|
نوع الكومة
|
أفضل ظروف التربة
|
قدرة التحمل النموذجية
|
طريقة التثبيت
|
الخرسانة المطلوبة؟
|
|
C-شعاع
|
الطين والرمل والطمي
|
250 كيلو نيوتن
|
مدمجة أو متصلة بمسامير
|
خياري
|
|
شعاع H
|
الصخور، التربة الصلبة، الطميية المدمجة
|
2100 كيلو نيوتن
|
مضمن مع صب الخرسانة
|
نعم
|
|

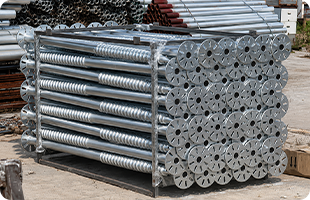

كومة المسمار
|
الطين والرمل والطمي والأرض الناعمة
|
> 80 كيلو نيوتن (يعتمد على التربة)
|
ثمل ميكانيكيا
|
لا
|
ميزة كومة المسمار:
لا يعني عدم وجود وقت معالجة للخرسانة أن عملية التثبيت تتم على الفور - وهي ميزة مهمة في المشاريع الكبيرة ذات النطاق الخدمي حيث يتم تشغيل دق الخوازيق وتركيب الأرفف بالتوازي.
|
المعلمة
|
مؤسسة سي بيم
|
مؤسسة اتش بيم
|
مؤسسة برغي كومة
|
|
مادة
|
Q355B/Q420B الصلب
|
أستم A36، أستم A572، إن 10025
|
Q355B/Q420B الصلب
|
|
علاج مضاد للتآكل
|
الجلفنة بالغمس الساخن＞ 85um (ISO 1461)
|
الجلفنة بالغمس الساخن＞ 85um (ISO 1461)
|
الجلفنة بالغمس الساخن> 85 أم (ISO 1461)
|
|
القسم/المواصفات
|
قابلة للتخصيص
|
أستم A6/A6M أو EN10034
|
قابلة للتخصيص
|
|
قدرة التحمل
|
> 50 كيلو نيوتن
|
>100 كيلو نيوتن
|
>80 كيلو نيوتن (يعتمد على التربة)
|
|
التربة المطبقة
|
الطين والرمل والطمي
|
الصخور، التربة الصلبة، الطميية
|
الطين والرمل والطمي والتربة الناعمة
|
|
طريقة التثبيت
|
اتصال مضمن / الترباس
|
مدمجة بالخرسانة
|
المسمار في، لا ملموسة
|
|
خدمة الحياة
|
> 25 سنة
|
> 25 سنة
|
> 25 سنة
|
مواصفات الشعاع H النموذجية لمشاريع تعقب الطاقة الشمسية (معيار ASTM)
يتم تحديد أبعاد الشعاع H التالية بشكل شائع في مشاريع تعقب الطاقة الشمسية على نطاق المرافق وفقًا لمعايير ASTM.
جميع الأقسام قابلة للتصنيع داخليًا؛ الأقسام غير القياسية متاحة عند الطلب.
|
|
|
|
الارتفاع (مم)
|
العرض (مم)
|
سمك الويب (مم)
|
سمك شفة (مم)
|
الوزن النظري (كجم/م)
|
|
W4
|
100×100
|
عرض 4 × 13
|
106
|
103
|
7.1
|
8.8
|
19.3
|
|
W5
|
130×130
|
عرض 5 × 16
|
127
|
127
|
6.1
|
9.1
|
23.8
|
|
W5
|
130×130
|
عرض 5 × 19
|
131
|
128
|
6.9
|
10.9
|
28.1
|
|
W6
|
147×100
|
عرض 6 × 7
|
147
|
100
|
3.3
|
4.2
|
14.0
|
|
W6
|
150×100
|
عرض 6 × 8.5
|
148
|
100
|
4.3
|
4.9
|
13.0
|
|
W6
|
150×100
|
عرض 6 × 9
|
150
|
100
|
4.3
|
5.5
|
13.5
|
|
W6
|
150×100
|
عرض 6 × 12
|
153
|
102
|
5.8
|
7.1
|
18.0
|
|
W6
|
150×100
|
عرض 6 × 16
|
160
|
102
|
6.6
|
10.3
|
24.0
|
|
W6
|
150×150
|
عرض 6 × 15
|
152
|
152
|
5.8
|
6.6
|
22.5
|
|
W6
|
150×150
|
عرض 6 × 20
|
157
|
153
|
6.6
|
9.3
|
29.8
|
|
W6
|
150×150
|
عرض 6 × 25
|
162
|
154
|
8.1
|
11.6
|
37.1
|
|
W8
|
200×100
|
عرض 8 × 10
|
200
|
100
|
4.3
|
5.2
|
15.0
|
|
W8
|
200×100
|
عرض 8 × 13
|
203
|
102
|
5.8
|
6.5
|
19.3
|
|
W8
|
200×100
|
عرض 8 × 15
|
206
|
102
|
6.2
|
8
|
22.5
|
|
W8
|
200×135
|
عرض 8 × 14
|
203
|
134
|
5.0
|
6.4
|
21.4
|
|
W8
|
200×135
|
عرض 8 × 18
|
207
|
133
|
5.8
|
8.4
|
26.6
|
|
W8
|
200×135
|
عرض 8 × 21
|
210
|
134
|
6.4
|
10.2
|
31.3
|
|
W8
|
200×165
|
عرض 8 × 24
|
201
|
165
|
6.2
|
10.2
|
35.9
|
|
W8
|
200×165
|
عرض 8 × 28
|
205
|
166
|
7.2
|
11.8
|
41.7
|
|
W8
|
200×200
|
عرض 8 × 31
|
203
|
203
|
7.2
|
11
|
46.1
|
|
W8
|
200×200
|
عرض 8 × 35
|
206
|
204
|
7.9
|
12.6
|
52.0
|
|
W8
|
200×200
|
عرض 8 × 40
|
210
|
205
|
9.1
|
14.2
|
59.0
|
|
W8
|
200×200
|
عرض 8 × 48
|
216
|
206
|
10.2
|
17.4
|
71.0
|
|
W8
|
200×200
|
عرض 8 × 58
|
222
|
209
|
13
|
20.6
|
86.0
|
|
W8
|
200×200
|
عرض 8 × 67
|
229
|
210
|
14.5
|
23.7
|
100.0
|
قم بتنزيل جدول مواصفات الشعاع H الكامل ↓
ضمان جودة المنتج:
15 سنة لجميع أنواع الأساسات الأرضية الشمسية، تغطية العيوب المادية والفشل الهيكلي في ظل ظروف التركيب والتشغيل العادية (باستثناء الأضرار الناجمة عن التركيب غير السليم، أو القوى الخارجية غير الطبيعية، أو تسوية التربة من العوامل الخارجية، أو الكوارث الطبيعية).
ضمان الطلاء:
25 عامًا لطلاء الجلفنة بالغمس الساخن ضد التآكل أو التقشير أو الصدأ الواضح في ظل ظروف الاستخدام العادية.
المتانة البيئية - مرجع إضافي:
بالنسبة للمشاريع في البيئات شديدة التآكل، تتوفر مواصفات طلاء مطورة. اتصل بفريقنا الفني للحصول على توصيات خاصة بالموقع.
تخضع جميع منتجات الأساس الأرضي من Winture لاختبارات معملية منهجية - بدءًا من ملفات المواد الخام الواردة وحتى المقاطع المجلفنة النهائية.
تشمل الاختبارات الرئيسية: التركيب الكيميائي (مطياف OES)، والخواص الميكانيكية (قوة الخضوع، وقوة الشد، والاستطالة)، وقياس سمك الطلاء، والتحقق من الالتصاق، ومقاومة رذاذ الملح.

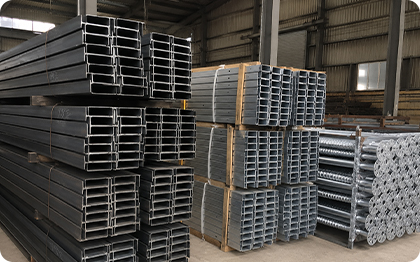

التجميع
يتم تجميع المكونات من نفس النوع والقسم مع أشرطة من الصلب المجلفن، مجمعة حسب نوع الملف الشخصي والطول للتثبيت التسلسلي في الموقع.
ملصقات الحزمة المرمزة بالألوان
يتم تمييز كل حزمة برمز منطقة التثبيت ونوع الملف الشخصي والرقم التسلسلي — بما يتوافق مع قائمة مكونات الصنف للمشروع ورسم التثبيت، مما يقلل من الفرز في الموقع في مشاريع الأراضي الزراعية الكبيرة.
التعبئة والتغليف البليت
المكونات المجمعة منقولة وملفوفة بالتمدد من أجل استقرار الحاوية.
وضع العلامات
يتم وضع علامة على كل حزمة باسم المنتج، وتعيين القسم، والكمية، والوزن، ورقم الدفعة، والوجهة.

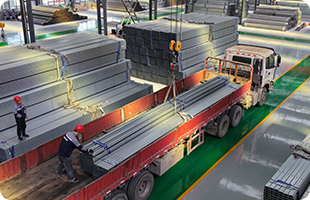

تحميل الحاويات
مُصممة للحاويات القياسية مقاس 20 قدمًا و40 قدمًا؛ خطط التحميل المقدمة مع كل شحنة.
يمر كل مكون من مكونات البنية الزراعية بحلقة جودة PDCA ذات الدورة الكاملة من Winture:
انقر خلال كل مرحلة لرؤية معلمات الفحص المحددة ومعايير القبول المطبقة في IQC، وIPQC، وFQC، وOQC.
تحمل Winture شهادات ISO 9001 وISO 14001 وISO 45001. تشمل معدات إنتاج هيكل تركيب الطاقة الشمسية لدينا ما يلي:
معدات:
| المعدات |
الكمية |
الوظيفة |
إجراءات التشغيل القياسية (SOP) |

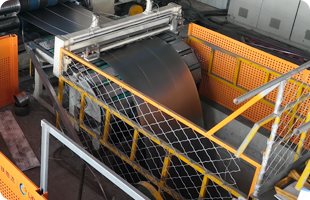

| ماكينات التقطيع |
2 مجموعات |
لفائف الحز لعرض الإنتاج |
|

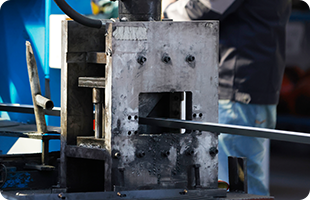

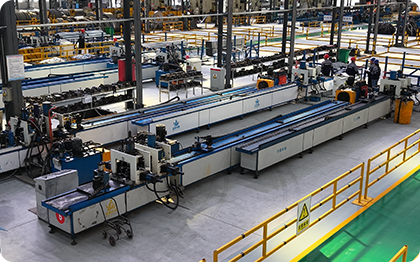

| آلات التشكيل |
15 مجموعة |
التشكيل بالدرفلة على البارد لمقاطع C/U/O |
|

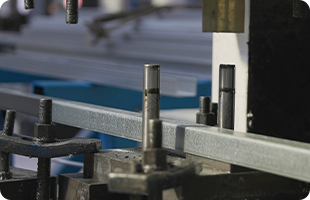

| آلات اللكم |
19 مجموعة |
ثقب الترباس باستخدام الحاسب الآلي |
|
| آلات الختم |
17 مجموعة |
ختم النهاية، تشكيل قوس |
|

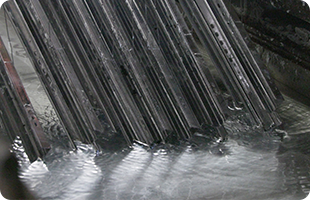

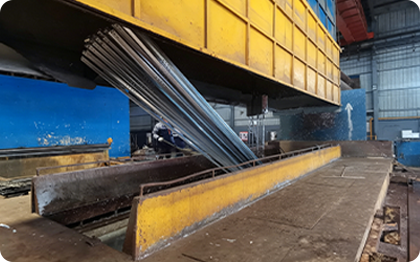

| خطوط الجلفنة بالغمس الساخن |
2 مجموعات |
مشترك مع خط البرج |
|
30.000 طن متري القدرة الإنتاجية الشهرية
استكشاف قدرات التصنيع الكاملة
لماذا تختار Winture لأساسات الطاقة الشمسية الأرضية؟
تخضع جميع منتجات الأساس الأرضي من Winture لاختبارات معملية منهجية - بدءًا من ملفات المواد الخام الواردة وحتى المقاطع المجلفنة النهائية.
تشمل الاختبارات الرئيسية: التركيب الكيميائي (مطياف OES)، والخواص الميكانيكية (قوة الخضوع، وقوة الشد، والاستطالة)، وقياس سمك الطلاء، والتحقق من الالتصاق، ومقاومة رذاذ الملح.
