وينتور هي شركة رائدة في تصنيع هياكل تركيب الطاقة الشمسية وأبراج نقل الطاقة.
300,000 MT
القدرة الإنتاجية الشهرية
20 GW+
مشاريع الطاقة الشمسية المثبتة عالميا
1000,000 MT
منتجات الصلب التي تم تسليمها عالميا
معتمد من ISO
60,000م² /30,000MT
90%معدل أتمتة CNC
99.999%الزنك النقي
أبراج الاتصالات الدائمة
للنشر في جميع أنحاء العالم
إشارة بلا حدود
— هياكل Greenfield، والسطح، وهياكل الأبراج المتخصصة.
أبراج الاتصالات
تتطلب برامج طرح 5G نشرًا أسرع للبرج، وقدرة تحميل أثقل للهوائي، وتفاوتات أبعاد أكثر صرامة مما تتطلبه البنية التحتية لـ 4G على الإطلاق. تقوم شركة Winture بتصنيع أبراج شبكية ذاتية الدعم وإطارات الأسطح لشركات الاتصالات وشركات الأبراج ومقاولي الهندسة والتوريد والإنشاء - بدءًا من مواقع الحقول الخضراء الريفية التي تبلغ مساحتها 15 مترًا وحتى التركيبات على الأسطح الحضرية التي يتراوح طولها بين 3 و15 مترًا حيث يمثل التكامل المعماري وحدود حمل السقف قيودًا حرجة.
يتم تجميع جميع الأبراج مسبقًا في ساحة المصنع للتحقق من ملاءمتها قبل الجلفنة بالغمس الساخن، ويتم شحنها كمجموعات حزم مفروزة مسبقًا ومرتبطة بتسلسل التثبيت، وتحمل ضمانًا ضد التآكل لمدة 30 عامًا مع عمر تصميم هيكلي مدته 50 عامًا. تضمن خطوط تصنيع الفولاذ ذات الزوايا CNC الداخلية، وحمامي الجلفنة المخصصين باستخدام سبائك الزنك النقي بنسبة 99.999%، ونظام الجودة الكامل IQC-to-OQC موثوقية هيكلية متسقة عبر برامج الأبراج كبيرة الحجم.

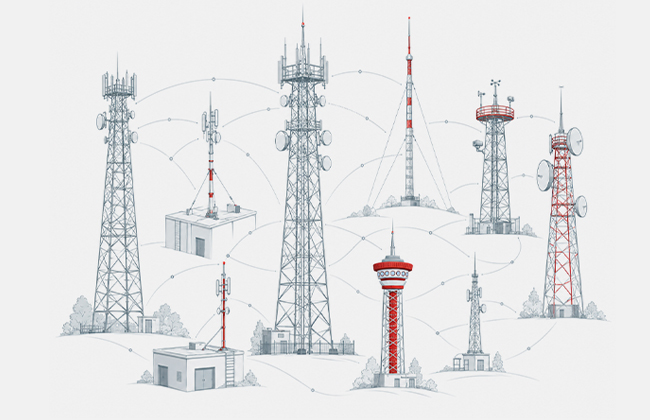

أنواع الأبراج المتخصصة

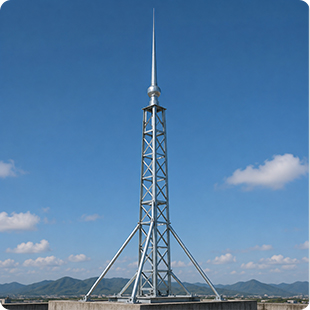

برج الحماية من الصواعق
هياكل شبكية ذاتية الدعم أو مشدودة مصممة خصيصًا لقضبان الصواعق أو دعم الموصل. يُستخدم في المحطات الفرعية والمصافي والمصانع الكيماوية والمرافق الصناعية الكبيرة حيث تتطلب مخاطر الصواعق على معدات المعالجة بنية تحتية مخصصة للحماية. يمثل التصميم الهيكلي حمل الطرف الثابت لنظام مانعة الصواعق بالإضافة إلى حمل الرياح على الارتفاع الكامل. تتراوح الارتفاعات عادة من 10 إلى 30 مترًا على أساسات خرسانية.

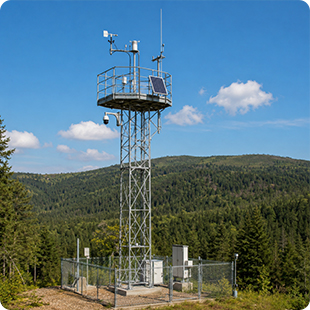

برج مراقبة الغابات والبيئة
أبراج شبكية مصممة لدعم حزم أجهزة الاستشعار والكاميرات ومعدات الاتصالات للكشف عن حرائق الغابات ومراقبة الحياة البرية وقياس جودة الهواء والاستشعار الهيدرولوجي. تم دمج المنصات متعددة المستويات لتركيب أجهزة الاستشعار على ارتفاعات مختلفة. تعد أنظمة حماية التسلق (أقفاص الأمان أو قضبان منع السقوط) قياسية. تم اختيار نوع الأساس ليتوافق مع قيود الوصول إلى المواقع البعيدة - عادةً ما تكون الأكوام المحفورة أو الأكوام اللولبية مناسبة لبيئات الغابات.

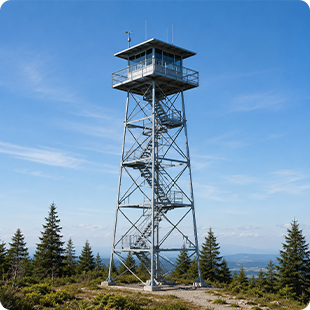

برج المراقبة
أبراج فولاذية إنشائية ذات منصات مراقبة مغلقة أو مفتوحة، مصممة لمراقبة الحدود أو مراقبة حركة المرور أو منصات المراقبة السياحية. تم تصميم أسطح المنصات لأحمال الإشغال البشري (≥4 كيلو نيوتن/م²) مع درابزين أمان محيطي يتوافق مع متطلبات كود البناء المحلي. الارتفاعات من 15م إلى 50م.

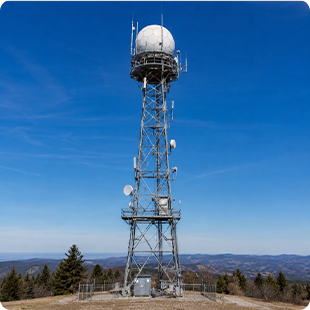

برج رادار الأرصاد الجوية والإذاعة
هياكل صواري شبكية مصنعة بدقة لرادارات الطقس وهوائيات البث التلفزيوني/الراديو والمساعدات الملاحية. يتم تصنيع أبعاد واجهة الهوائي ومستوى المنصة وفقًا لتفاوتات مشددة لتلبية مواصفات موردي المعدات. يتم التحقق من خصائص تردد الاهتزاز في مرحلة التصميم لتجنب الرنين مع معدات الرادار الدوارة.
01
ميزات المنتج
نظرة عامة على نوع البرج
|
نوع البرج |
نطاق الارتفاع |
مؤسسة |
التطبيق الأساسي |
الميزة الرئيسية |
|
برج شعرية جرينفيلد |
15 م-60 م |
كومة خرسانية معزولة / محفورة |
4G/5G الريفية، البث، تتابع الميكروويف |
أقصى تحميل للهوائي، مشاركة متعددة المشغلين |
|
عمود/إطار على السطح |
3 م-15 م |
مسامير تثبيت السقف / إطار الحاجز |
منطقة الأعمال المركزية الحضرية، سطح سكني، مبنى صناعي |
خفيف الوزن، تحميل منخفض على السقف، تركيب سريع |
|
برج الحماية من الصواعق |
10 م-30 م |
قاعدة خرسانية |
المنشآت الصناعية والمحطات الفرعية والمصافي |
غرض واحد، حمولة عالية للقضيب/الموصل |
|
برج مراقبة الغابات/البيئة |
15 م-40 م |
كومة محفورة / خرسانة |
كشف الحرائق، مراقبة الحياة البرية، محطة الأرصاد الجوية |
وصول متعدد المنصات مع حماية التسلق |
|
برج المراقبة |
15 م-50 م |
انتشار الخرسانة / كومة محفورة |
مراقبة الحدود وحركة المرور والسياحة |
تصميم سطح المنصة، وحواجز السلامة المتكاملة |
|
برج رادار الأرصاد الجوية |
20 م-60 م |
أساس انتشار الخرسانة |
رادار الطقس، سارية البث |
مراقبة صارمة للاهتزاز، منصة المعدات |
|
برج الرادار الإذاعي |
20 م - 80 م |
أساس انتشار الخرسانة |
البث التلفزيوني/الإذاعي والملاحة |
أبعاد واجهة الهوائي عالية الدقة |
|
إطلاق برج التدريب |
10 م-30 م |
انتشار الخرسانة |
التدريب العسكري |
اعتبارات التصميم المقاوم للانفجار |

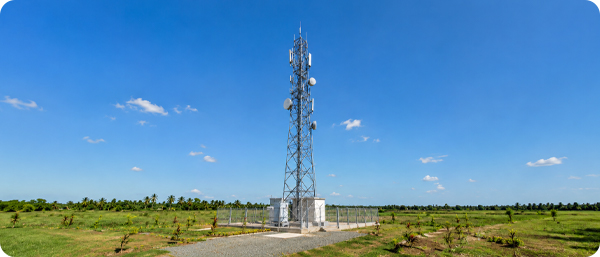

برج جرينفيلد للاتصالات (البرج الأرضي)
أبراج Greenfield عبارة عن هياكل فولاذية شبكية مثبتة على الأرض مصممة للمناطق المفتوحة - المناطق الريفية، وضواحي القرى، والتلال الجبلية، والمواقع الصناعية - حيث تكون الأرض متاحة ويكون الوصول إلى الإشارة هو هدف التصميم الأساسي. إنها توفر رفعًا مثاليًا للهوائي وتقسيمًا لقطاعات شبكات الهاتف المحمول 4G/5G، وترحيل البث، وروابط الموجات الدقيقة من نقطة إلى نقطة، ومشاركة المحطة الأساسية متعددة المشغلين.
الخصائص الهيكلية:
زاوية شعرية الصلب أو بناء شعرية أنبوب الصلب
الارتفاع المرن: من 15 مترًا إلى 60 مترًا، أو مخصصًا حسب متطلبات المشروع
الأساس: وسادة خرسانية معزولة أو أساس كومة محفورة لتتناسب مع قدرة تحمل التربة
قدرة تحمل قوية متعددة الأحمال: التركيب المتزامن للهوائيات المتعددة ووحدات RRU وكابلات التغذية ومنصات الصيانة
مجلفن بالغمس الساخن إلى ≥90μm لكل ISO 1461؛ ضمان ضد التآكل لمدة 30 عامًا؛ ينطبق على البيئات الساحلية (C5-M) والصناعية (C4).
تصنيف حمل الرياح: مصمم وفقًا لمعيار ASCE 7 / TIA-222 / EN 1991-1-4 المحلي أو مناطق سرعة الرياح القياسية الوطنية
المزايا الرئيسية:
نصف قطر التغطية واسع - انتشار الإشارة دون عائق على الارتفاع
تصميم قابل للتطوير: يتم استيعاب إضافات الهوائي المستقبلية وترقيات الأحمال في التصميم الهيكلي الأولي
عمر التصميم الهيكلي 50 عامًا — يقلل عمر الخدمة الطويل من تكرار استبدال البرج
مناسبة للمحطات الأساسية المشتركة ذات التحميل العالي والمتعددة المشغلين: تقلل من تكلفة البنية التحتية لكل مشغل

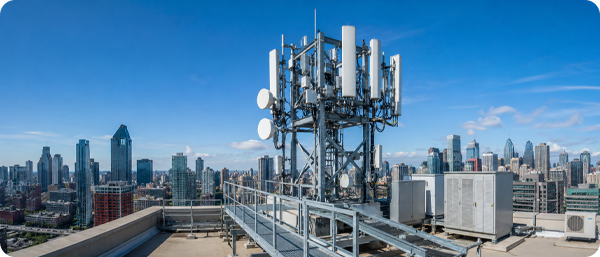

برج الاتصالات على السطح (برج مثبت على السطح)
تم تصميم أبراج الأسطح للبيئات الحضرية حيث يكون الاستحواذ على الأراضي غير عملي أو محظورًا وتكون العقارات على السطح هي خيار النشر المتاح. إنها تعمل على تمديد ارتفاع الهوائي فوق حاجز المبنى في مناطق الأعمال المركزية والمناطق السكنية وأسطح المباني الصناعية حيث يوفر ارتفاع المبنى بالفعل تغطية جزئية.
الخصائص الهيكلية:
عمود مثبت على السقف، أو إطار جمالون للسقف، أو دعامة تمديد جدار حاجز
الارتفاع: من 3 م إلى 15 م، مما يقلل من التأثير البصري على الجزء الخارجي من المبنى
يتم تركيبها على أسطح المباني الحالية والجدران المتراسية - ولا يلزم الاستحواذ على الأراضي
تصميم خفيف الوزن: يقلل من الحمل الهيكلي الإضافي على ألواح البناء الحالية
التثبيت السريع: يتم تركيب الموقع خلال يوم إلى يومين بدون معدات رفع ثقيلة
خيارات التشطيب: طلاء مجلفن بالغمس الساخن أو طلاء إيبوكسي + طبقة علوية من البولي يوريثين للتنسيق المعماري
المزايا الرئيسية:
لا يوجد حيازة للأراضي، وتكلفة بناء منخفضة، ونشر سريع
مثالية للتكثيف الرأسي الحضري — لملء فجوات التغطية في المناطق الشاهقة
التكوين المرن: يتكيف مع هياكل السقف المتنوعة وهندسة الحواجز
متحفظ من الناحية المعمارية: تصميم نحيف يتناسق مع المبنى
02
ميزات المنتج
|
المعلمة |
برج جرينفيلد |
برج السطح |
|
ارتفاع |
15 م - 60 م (قابل للتخصيص) |
3 م-15 م |
|
مادة |
Q235B /Q355B زاوية الصلب |
Q235B /Q355B زاوية الصلب أو الأنابيب |
|
مكافحة التآكل |
HDG > 90um (ISO 1461) |
نظام طلاء HDG أو إيبوكسي + PU |
|
ضمان ضد التآكل |
30 سنة |
30 سنة (HDG) / 10 سنوات (طلاء) |
|
حياة التصميم الإنشائي |
50 سنة |
50 سنة |
|
مؤسسة |
الخرسانة المعزولة / كومة المحفورة |
مسامير تثبيت السقف / إطار الحاجز |
|
معيار التصميم |
TIA-222/ ASCE 7/ EN 1991 / محلي |
TIA-222/ EN 1991/المعيار المحلي |
|
طريقة التجميع |
الترباس فقط، لا يوجد لحام في الموقع |
الترباس فقط، لا يوجد لحام في الموقع |
|
معيار الحمل (البراغي) |
أستم A394/ إن 14399 |
أستم A394/ إن 14399 |
03
ضمان
30
سنين
ضمان ضد التآكل:
30 عامًا على الطلاء المجلفن بالغمس الساخن. سمك الطلاء ≥90μm وفقًا للمعيار ISO 1461، باستخدام سبائك الزنك النقي بنسبة 99.999%. لا يوجد صدأ أو تقشير أو فشل واضح في الطلاء في ظل ظروف الخدمة الخارجية العادية ضمن فئة بيئة التآكل المحددة.
50
سنين
حياة التصميم الهيكلي:
50 عامًا، وفقًا لمعايير التصميم الهيكلي المعمول بها.
ملاحظة: الضمان مشروط بالتركيب وفقًا لرسومات التجميع الخاصة بشركة Winture واستخدامها ضمن فئة التآكل البيئي المحددة.
يجب الإعلان عن البيئات الساحلية أو الصناعية (C4 – C5-M) في مرحلة الطلب لضمان مواصفات الطلاء المناسبة.
04
أبرز المنتجات

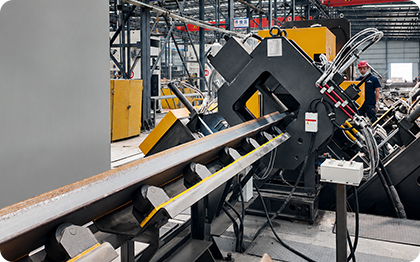

تصنيع كامل للفولاذ بزاوية CNC داخليًا
الدقة للبرامج متعددة الأبراج يتم قطع جميع الأجزاء الفولاذية ذات الزوايا، وتثقيبها، وتعديلها على خطوط إنتاج Winture CNC عالية السرعة. تضمن أنماط فتحات المسامير المتسقة وهندسة الأعضاء عبر جميع دفعات الإنتاج إجراء تجهيز موثوق به أثناء تجميع الموقع - وهو أمر بالغ الأهمية لبرامج النشر متعددة الأبراج حيث يتم تكرار نفس تصميم البرج عبر مئات المواقع.

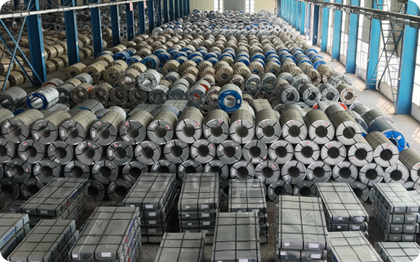

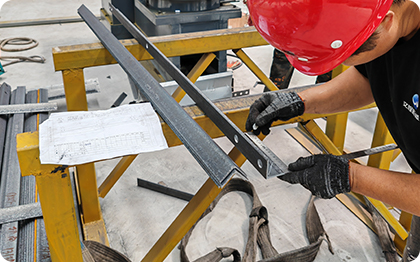

المواد الخام من المستوى الأول، فحص الوارد بنسبة 100%
جميع زوايا الفولاذ مصدرها مطاحن معتمدة من المستوى 1. تم التحقق من التركيب الكيميائي والخصائص الميكانيكية في مختبر Winture المعتمد من ISO على كل دفعة واردة. وثائق MTC المقدمة مع كل عملية تسليم.

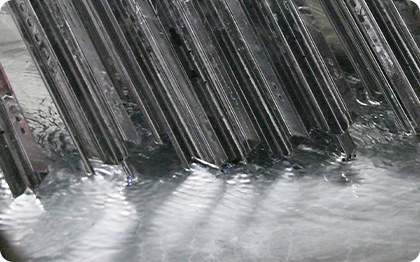

الجلفنة بالغمس الساخن داخل الشركة
زنك نقي بنسبة 99.999%، متوافق مع ISO 1461. حوضا سباحة مخصصان للجلفنة باستخدام سبائك زنك نقي بنسبة 99.999% يحققان سماكة طلاء تتراوح من 90 ميكرومتر إلى 120 ميكرومتر وفقًا لمعايير ISO 1461. تحمل جميع المنتجات المجلفنة ضمانًا ضد التآكل لمدة 30 عامًا، وينطبق على البيئات الساحلية (C5-M) والبيئات الصناعية (C4). يتم التحقق من سماكة الطلاء وتجانسه عن طريق القياس الداخلي واختبار رش الملح في كل دفعة إنتاج.

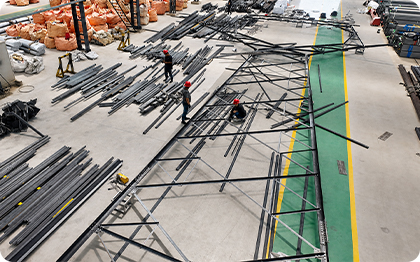

فحص المصنع قبل التجميع
تم التحقق منه قبل الجلفنة يتم تجميع كل برج بالكامل في ساحة مصنع Winture قبل الجلفنة للتحقق من محاذاة فتحة الترباس والتركيب الهيكلي لجميع عقد الاتصال. يتم تصحيح انحراف الأبعاد في هذه المرحلة — قبل أن تقوم الجلفنة بتأمين الشكل الهندسي. وهذا يلغي إعادة العمل في الموقع مما يؤخر جداول تشغيل الاتصالات.
ضمان الجودة لدورة كاملة
IQC إلى OQC يمر كل مكون من مكونات البرج بحلقة جودة PDCA المكونة من أربع مراحل من Winture: IQC (التحقق من المواد الخام) ← IPQC (فحوصات الأبعاد أثناء التصنيع) ← FQC (الهندسة النهائية وسمك الجلفنة) ← OQC (التغليف والوثائق قبل الشحن).

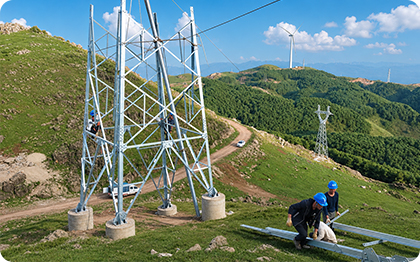

تركيب وحدات — لا يوجد لحام في الموقع
تستخدم جميع التوصيلات الهيكلية مسامير عالية القوة وفقًا لمعيار ASTM A394 أو EN 14399. لا يلزم لحام الهواء في الموقع، مما يقلل من متطلبات العمالة الماهرة ويتيح التثبيت في المواقع النائية بدون معدات لحام. يقلل البناء المعياري من وقت البناء في الموقع وتكلفة العمالة بنسبة تصل إلى 20%
05

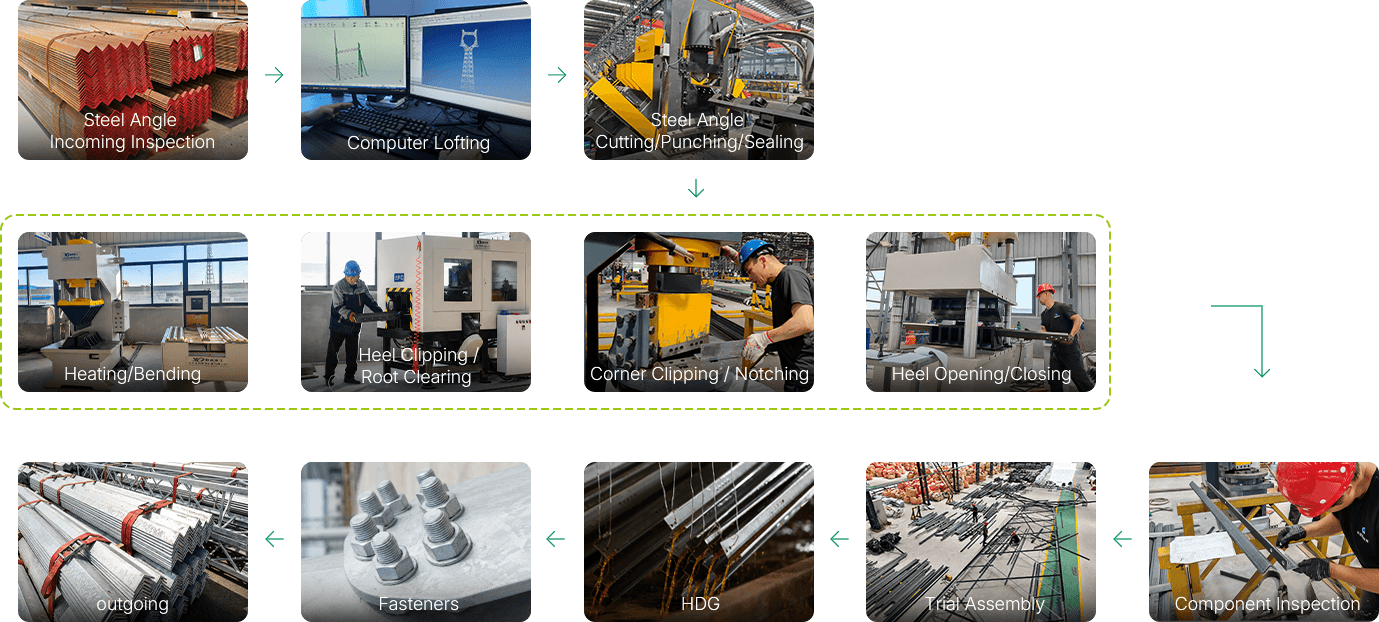

سلسلة القيمة في وينتور
06
إدارة الجودة
يمر كل مكون من مكونات برج النقل بحلقة جودة PDCA كاملة الدورة من Winture، مع نقاط تفتيش محددة في كل مرحلة إنتاج:
IQC
التحقق من MTC:
الكيميائية والميكانيكية والطلاء
اي بي كيو سي
البعد والسطح واللحام
الجمعية التجريبية
FQC
سمك الجلفنة، السطح
OQC
التعبئة والتوثيق
انقر فوق IQC / IPQC / FQC / OQC لمراجعة معلمات الفحص المحددة ومعايير القبول في كل مرحلة.
07
القدرة على التصنيع
تحمل Winture شهادات ISO 9001 وISO 14001 وISO 45001. معدات إنتاج برج الطاقة:
|
معدات |
كمية |
|
آلات إنتاج CNC عالية السرعة |
8 مجموعات |
|
ماكينات قطع الزوايا |
1 مجموعة |
|
آلات تعديل الزوايا |
1 مجموعة |
|
آلات الانحناء |
1 مجموعة |
|
خطوط الجلفنة بالغمس الساخن |
2 مجموعات |
30.000 طن متري القدرة الإنتاجية الشهرية
استكشاف قدرات التصنيع الكاملة08
الحزمة والشحن
التجميع
يتم فرز أعضاء البرج وتجميعها حسب علامة العضو (الساق، القطرية، الأفقية، الثانوية) باستخدام أشرطة من الصلب المجلفن.
الحزم المرمزة بعلامة
يتم تمييز كل حزمة بعلامة البرج، ونوع العضو، ورقم القطعة، وتسلسل التثبيت - بما يتوافق مع رسم التركيب، مما يتيح النشر المباشر للموقع دون فرز ثانوي.
علامة القسم التجريبي المجمعة مسبقًا
يتم ختم الأعضاء التي تم التحقق منها في التجميع التجريبي بعلامات التجميع المطابقة قبل التفكيك والجلفنة.
التعبئة والتغليف البليت:
الأعضاء المجمعة منقولة وملفوفة بالتمدد من أجل استقرار الحاوية.
تحميل الحاويات
مصممة للحاويات القياسية مقاس 20 قدمًا و40 قدمًا؛ خطط التحميل المقدمة مع كل شحنة.
09
مختبر حاصل على شهادة الأيزو
يخضع كل فولاذ برج النقل لاختبارات معملية منتظمة - بدءًا من زاوية الفولاذ الواردة وحتى الأعضاء المجلفنة النهائية.
الاختبارات الرئيسية: التركيب الكيميائي (مطياف OES)، الخواص الميكانيكية (قوة الخضوع، قوة الشد، الاستطالة، تأثير شاربي)، سمك الطلاء، الالتصاق، ومقاومة رذاذ الملح. يتم إجراء جميع الاختبارات وفقًا لمعايير ISO وASTM وEN وIEC.
استكشف مختبرنا المعتمد من ISO → قم بتنزيل نماذج تقارير الاختبار ↓
10
لماذا تختار Winture لأبراج النقل؟
فحص المصنع قبل التجميع:
يتم تجميع كل برج بالكامل في ساحة المصنع قبل جلفنته للتحقق من محاذاة فتحة المسمار وملاءمتها الهيكلية - مما يؤدي إلى التخلص من إعادة العمل في الموقع التي تؤخر تشغيل شبكة الاتصالات.
ضمان HDG ضد التآكل لمدة 30 عامًا + عمر التصميم الهيكلي لمدة 50 عامًا:
مدعومة بجلفنة داخلية باستخدام سبائك الزنك النقي بنسبة 99.999% والتحقق من الطلاء المتوافق مع ISO 1461 - وهو واضح، وليس غامضًا.
قدرة البرنامج متعدد الأبراج:
تدعم القدرة الإنتاجية الشهرية البالغة 30,000 طن متري، واتساق التصنيع باستخدام الحاسب الآلي (CNC)، وتغليف الشحنات المجمعة، برامج نشر شركات النقل والأبراج ذات الحجم الكبير.
إمكانية تتبع الجودة بنسبة 100%:
IQC → IPQC → FQC → وثائق OQC مع كل شحنة برجية، مدعومة بمنتجاتنا
مختبر داخلي معتمد من ISO:
يتم توفير MTC وتقارير الأبعاد وتقارير اختبار الجلفنة بشكل قياسي.
ضمان التسليم في الوقت المحدد:
تضمن جدولة الإنتاج المُحسّنة الوفاء بالمهل الزمنية الملتزم بها، مما يدعم الجدول الزمني الرئيسي لنشر الشبكة.
أسعار تنافسية للغاية من المصنع مباشرة:
يؤدي تصنيع الفولاذ الزاوي داخليًا، والمعالجة باستخدام الحاسب الآلي، والجلفنة إلى التخلص من التكاليف الوسيطة في جميع أنحاء سلسلة التوريد.
