نطاق المنتج – ما نقوم بتصنيعه
توفر Winture مجموعة كاملة من الفولاذ الهيكلي لصناعة النفط والغاز.
يتميز كل نوع منتج بخصائص تحميل هيكلية مميزة، ومتطلبات التعرض للتآكل، ومعايير التصنيع.

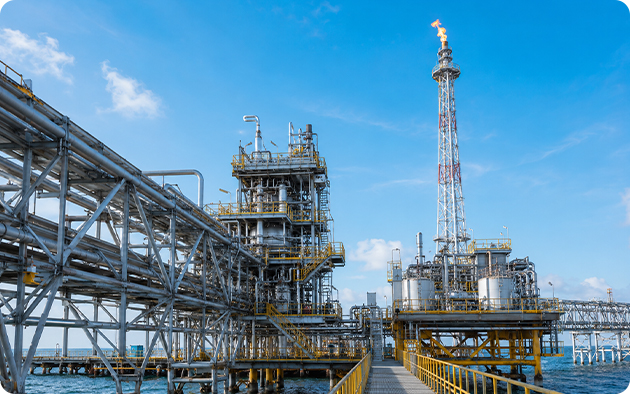

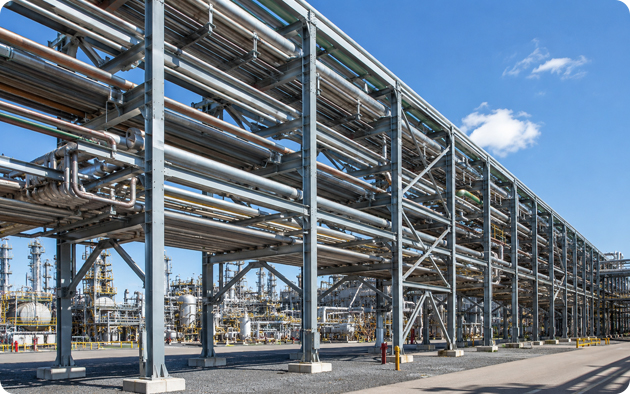

رف الأنابيب
تعمل الإطارات الهيكلية متعددة الطبقات التي تدعم عملية الأنابيب بين عناصر المعدات. تعتبر رفوف الأنابيب من بين العناصر الأكثر تعقيدًا من الناحية الهيكلية في محطة المعالجة: فهي تحمل الأحمال الميتة الموزعة من وزن الأنبوب ومحتوياته، والأحمال الديناميكية من التمدد الحراري والمطرقة المائية، وأحمال الرياح الجانبية، والقوى الزلزالية العرضية - كل ذلك في وقت واحد.
تصميم خليجي متعدد المستويات، عادة ما يكون من 3 إلى 6 طبقات بمسافة رأسية تتراوح بين 1.0 و1.5 متر
الخلجان الرئيسية تمتد من 6 م إلى 12 م مع إطارات دعم متوسطة
يتم تصنيع أحذية دعم الأنابيب ومشابك التوجيه ومشابك التثبيت واللحام

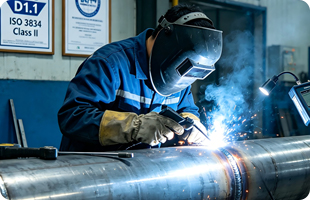

جميع عمليات اللحام وفقًا لإجراءات AWS D1.1 أو ISO 3834 Class II

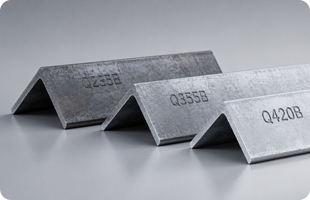

المواد: Q355B، Q420B، ASTM A36، A572 Gr.50 لكل AISC أو EN 10025

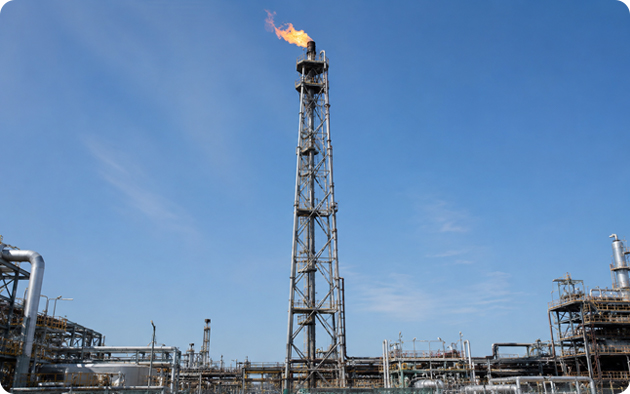

مضيئة المكدس
مداخن فولاذية شبكية ذاتية الدعم أو مشدودة لحرق غاز النفايات الناتج عن المعالجة. يأخذ التصميم الهيكلي في الاعتبار الوزن الساكن الكامل للمكدس وطرف الشعلة، وحمل الرياح عبر الارتفاع الكامل، والتدرج الحراري من طرف الشعلة، والاهتزاز الناتج عن تساقط الدوامة بسرعات الرياح العالية.
ارتفاعات من 20 مترًا إلى 80 مترًا، ذات تكوينات ذاتية الدعم أو مشدودة
التصميم الهيكلي لكل API 650 / ASME STS-1 / المعيار المحلي
الحماية من اصطدام اللهب: بطانة مقاومة للحرارة أو أقسام فولاذية مضحية في منطقة الطرف
نظام الطلاء: مناسب لـ H₂S والتعرض لدرجة حرارة مرتفعة عند القاعدة
منصات الوصول وأنظمة التسلق مع قضبان منع السقوط مدمجة

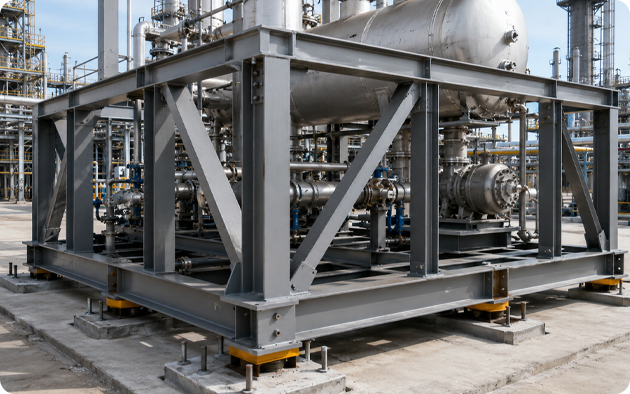

إطار دعم المعدات
إطارات هيكلية مصممة خصيصًا لأوعية الضغط المثبتة على الانزلاق، والمبادلات الحرارية، والضواغط، والمضخات. يتم تصنيع الإطارات وفقًا لرسومات لوحة القاعدة المقدمة من موردي المعدات وقوالب مسامير التثبيت، مما يضمن دقة الأبعاد لتركيب المعدات المثبتة بمسامير دون تعديل في الموقع.
المواد: Q355B / ASTM A36 / S355JR حسب مواصفات العميل
اللحام: AWS D1.1 أو ISO 3834 Class II، مع الوثائق الكاملة
منصات تسوية لوحة القاعدة وجيوب الجص مثبتة مسبقًا
تقرير فحص كامل الأبعاد مع كل إطار

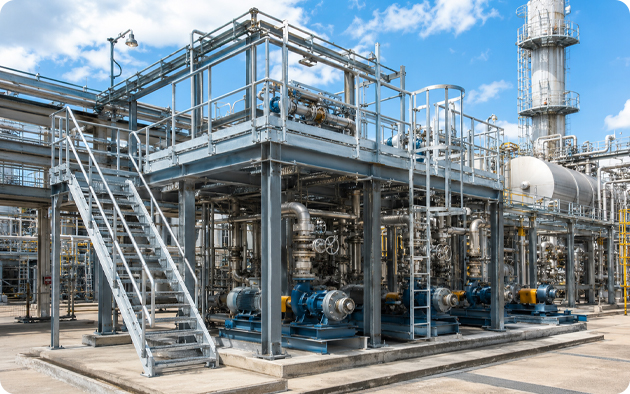

منصة محطة الضخ ومنصة الصيانة
منصات فولاذية هيكلية توفر وصول الأفراد إلى المعدات على ارتفاع. مصمم للأحمال الحية المجمعة (5 كيلو نيوتن/م2 من الأفراد)، وأحمال صيانة المعدات، والأحمال الديناميكية الناتجة عن اهتزاز المضخة.
فتح ألواح الأرضية الشبكية أو لوحة المدقق
يتم تصنيع أنظمة السلالم والسلالم والدرابزين داخليًا وفقًا لمعايير OSHA / EN 14122
مجلفن بالغمس الساخن أو مطلي ليتوافق مع مواصفات طلاء المنشأة

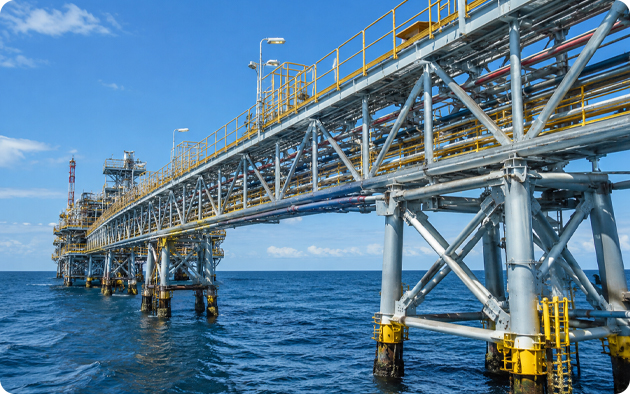

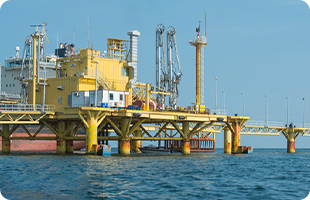

هيكل الدعم البحري والحامل
إطارات وحوامل فولاذية إنشائية لجسور الوصول إلى المرافق البحرية، وهياكل اقتراب الرصيف، ومنصات الدعم البحرية. مصمم للأحمال الجانبية للموجة والرياح والتيار المجمعة مع التعرض للتآكل C5-M كخط أساسي.
جميع الفولاذ الهيكلي HDG ≥85μm + نظام المعطف الخفيف للخدمة الشاقة
مواصفات الترباس والقفل من الدرجة البحرية
نقاط اتصال الحماية الكاثودية مثبتة مسبقًا

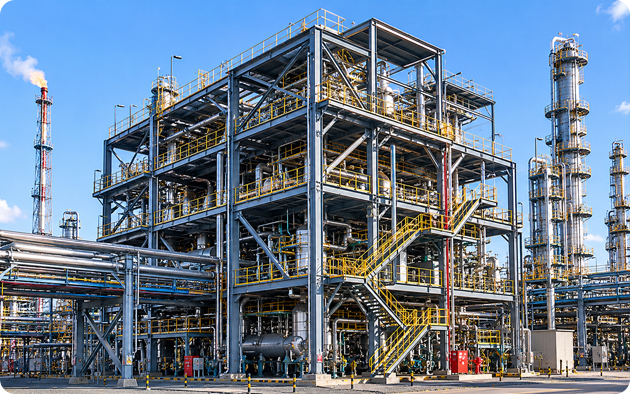

إطار فولاذي لمصنع التكرير والبتروكيماويات
إطارات فولاذية هيكلية متعددة الطوابق لحاويات بناء العمليات، وإطارات مأوى الضاغط، وهياكل غرف التحكم داخل حدود المصفاة. مصممة للمنطقة الزلزالية المحلية ومعايير تصميم سرعة الرياح.

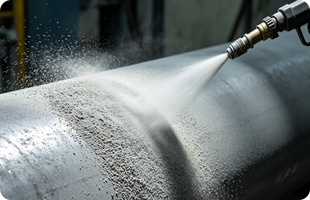

يتم تنظيف جميع الهياكل الفولاذية المصنوعة من النفط والغاز بالسفع إلى Sa 2.5 وفقًا للمعيار ISO 8501-1 قبل تطبيق الطلاء.
يعتمد اختيار نظام الطلاء على فئة تآكل المشروع وبيئة الخدمة.
ما هو Sa 2.5 ولماذا يهم؟
|
بيئة الخدمة
|
إعداد السطح
|
الطبقة 1 - التمهيدي
|
الطبقة 2-متوسطة
|
الطبقة 3 - المعطف الخفيف
|
إجمالي تحويل الأموال
|
|
البرية العامة
|
سا 2.5
|
70um إيبوكسي غني بالزنك
|
80um الايبوكسي المتوسطة
|
40um بو المعطف الخفيف
|
> 200 ميكرومتر
|
|
شديدة (ساحلية/H₂S/كيميائية)
|
سا 2.5
|
80um الزنك غير العضوي
|
120-150um رقائق زجاج الايبوكسي
|
50-60um الفلوروكربون
|
> 280 مم
|
|
البحرية/ البحرية
|
سا 2.5
|
HDG > 85 أم (ISO 1461)
|
معطف تقشر الزجاج الثقيلة
|
-
|
> إجمالي 200 ميكرومتر
|
|
مناطق درجة الحرارة المرتفعة (منطقة طرف التوهج)
|
سا 2.5
|
أساس من الألومنيوم والسيليكون عالي الحرارة (حتى 600 درجة مئوية)
|
-
|
طبقة علوية ذات درجة حرارة عالية
|
لكل مواصفات المشروع
|
يمر كل مكون من مكونات برج النقل بحلقة جودة PDCA ذات الدورة الكاملة من Winture، مع نقاط تفتيش محددة في كل مرحلة إنتاج:
IQC
التحقق من MTC:
الكيميائية والميكانيكية والطلاء
انقر فوق IQC / IPQC / FQC / OQC لمراجعة معلمات الفحص المحددة ومعايير القبول في كل مرحلة.

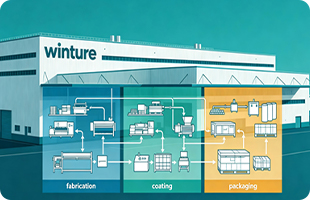

تحمل Winture شهادات ISO 9001 وISO 14001 وISO 45001. معدات إنتاج برج الطاقة:
|
معدات
|
كمية
|
|
آلات إنتاج CNC عالية السرعة
|
8 مجموعات
|
|
ماكينات قطع الزوايا
|
1 مجموعة
|
|
آلات تعديل الزوايا
|
1 مجموعة
|
|
آلات الانحناء
|
1 مجموعة
|
|
خطوط الجلفنة بالغمس الساخن
|
2 مجموعات
|
30.000 طن متري القدرة الإنتاجية الشهرية
استكشاف قدرات التصنيع الكاملة
مختبر حاصل على شهادة الأيزو
تخضع جميع الهياكل الفولاذية لاختبارات معملية منهجية تغطي التركيب الكيميائي، والخواص الميكانيكية (بما في ذلك متانة الصدمات للخدمة في درجات الحرارة المنخفضة)، وسمك الطلاء (DFT)، والالتصاق، ومقاومة رذاذ الملح - بدءًا من المواد الواردة وحتى المنتج النهائي.
استكشف مختبرنا المعتمد من ISO → قم بتنزيل نماذج تقارير الاختبار ↓
